Un nuevo cuerpo de cámara para Audine.

Condiciones de diseño:

1- Perfil suficientemente bajo para permitir el paso de la cámara por la horquilla de un S/C de 8'' incluso con reductor de focal y rueda de filtros.

2- Recinto hermético de volumen mínimo al objeto de limitar la formación de escarcha.

3- Sensor y electrónica independientes. Debe ser muy fácil y seguro el cambio del sensor o de la electrónica.

4- Posibilidad de refrigeración por agua mediante intercambiador.

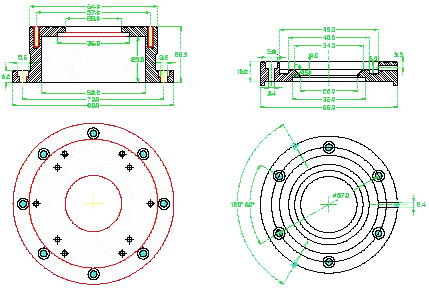

Fig.1 Cubierta del CCD y sección de estas dos piezas acopladas a un adaptador para S/C.

En este caso la pieza de la izquierda es de material plástico (PA6). Las otras dos son de aluminio. El usar plástico permite aligerar peso, la mejora en el enfriado del CCD es despreciable, la mayor parte de esas perdidas son por conducción via contactos eléctricos.

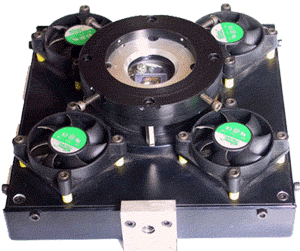

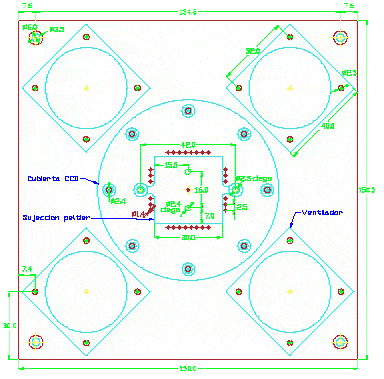

Fig.2 Base indicando la posición de ventiladores y la cubierta del CCD. Piezas  para sujeción del CCD y de los módulos peltier dentro de la cubierta.

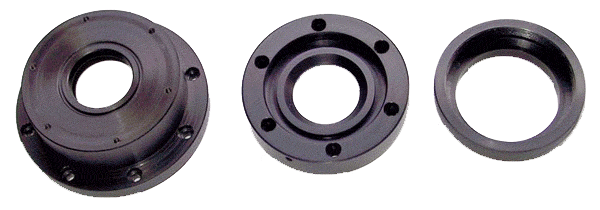

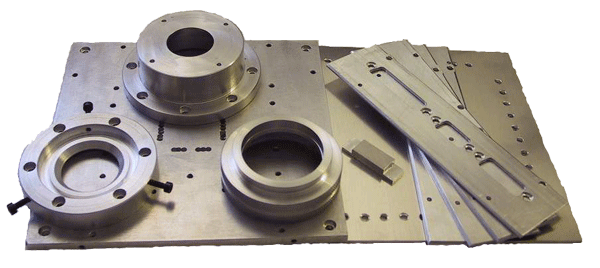

Fig.3 Conjunto de piezas antes del anodizado.

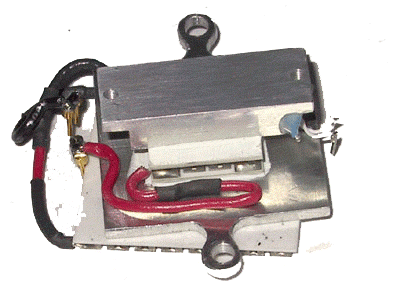

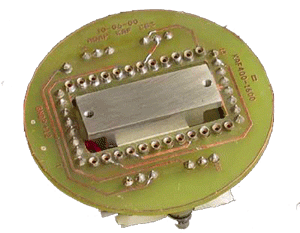

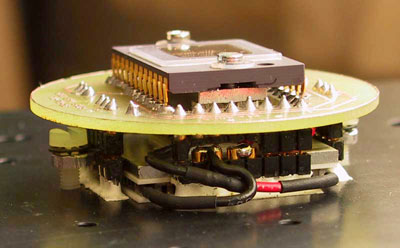

Fig.4 Detalle del circuito impreso del CCD y de los módulos peltier. El módulo pequeño va unido a las dos piezas de aluminio con pegamento termoconductor. El resto de uniones térmicas se hacen con pasta termoconductora normal.

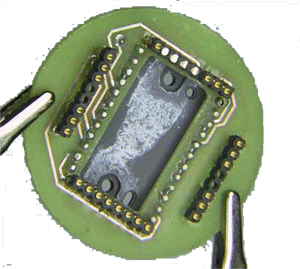

Fig.5 El CCD finalmente en su sitio.

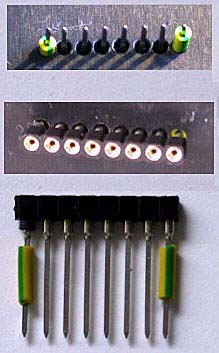

Fig.6 Preparación del conector de la base con tiras de pin torneado de grapinar.

Dos trocitos de cubierta aislante de 2 mm de diámetro ayudan a centrar los pines. Seguidamente se añade el pegamento por la parte torneada. Cuando el pegamento ha endurecido por esa parte se retiran los aislantes y se añade el pegamento que falta.

Es muy importante colocar la cinta adhesiva para delimitar las zonas con pegamento. En la parte torneada del irá colocado el peltier grande, si queda pegamento no asentará bien.
