La fuente de alimentación esta compuesta en realidad por dos fuentes. Una de pequeña potencia que alimenta a los circuitos electrónicos analógicos y otra de unos 30w para el peltier los ventiladores y los circuitos digitales.

El módulo peltier está compuesto por dos células, una de 15.4v 3A y otra de 3.8v 3.4A conectadas en serie. La tensión max. admisible es de 19.2v lo que permite trabajar entre 10v y 12v con el rendimiento optimo. Esta fuente no necesita estar regulada, tan solo filtrada. Esto simplifica considerablemente la realización, reduciendo tamaño y coste.

El usar módulos peltier con tensiones de trabajo altas permite reducir la corriente de trabajo. Esto permite no sobrecargar los conectores y reducir la sección de los cables. Pero sobre todo es fácil conseguir o construir alimentadores de 9 a 12v 2 Amp sin recurrir a fuentes de alimentación conmutadas que siempre entrañan mayores riesgos de generar parásitos en la imágen. En cualquier caso esta tensión no requiere estar regulada necesariamente por lo que el montaje se puede reducir bastante.

Otra motivo importante para elegir esta tensión, es que con tan solo añadir un pequeño conversor DC-DC para la parte analógica es posible el uso de la cámara con batería de coche.

Es una fuente regulada simétrica de +15v -15v y como mucho 300 mA en la salida positiva. Estas tensiones se pueden obtener fácilmente con dos reguladores 7815.

 El circuito es muy sencillo y se puede cablear sobre una pequeña placa de prototipos.

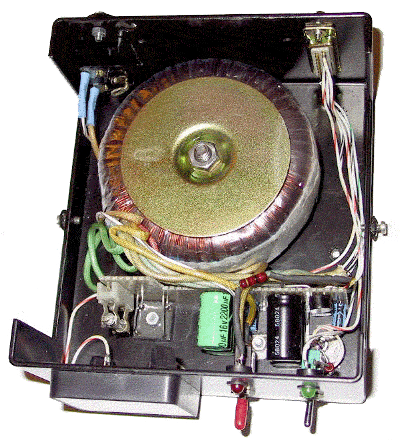

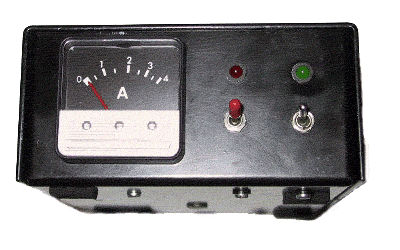

Normalmente serán necesarios dos transformadores, en la presente realización se ha tenido la suerte de encontrar un toroidal con salidas múltiples. Se añade un amperímetro de bajo costo en los 12v para controlar el consumo, aunque no es realmente necesario.

Aunque inicialmente la potencia a disipar no lo requiera, los reguladores van sujetos a la caja que les sirve de disipador. Naturalmente deben estar aislados eléctricamente de esta.
